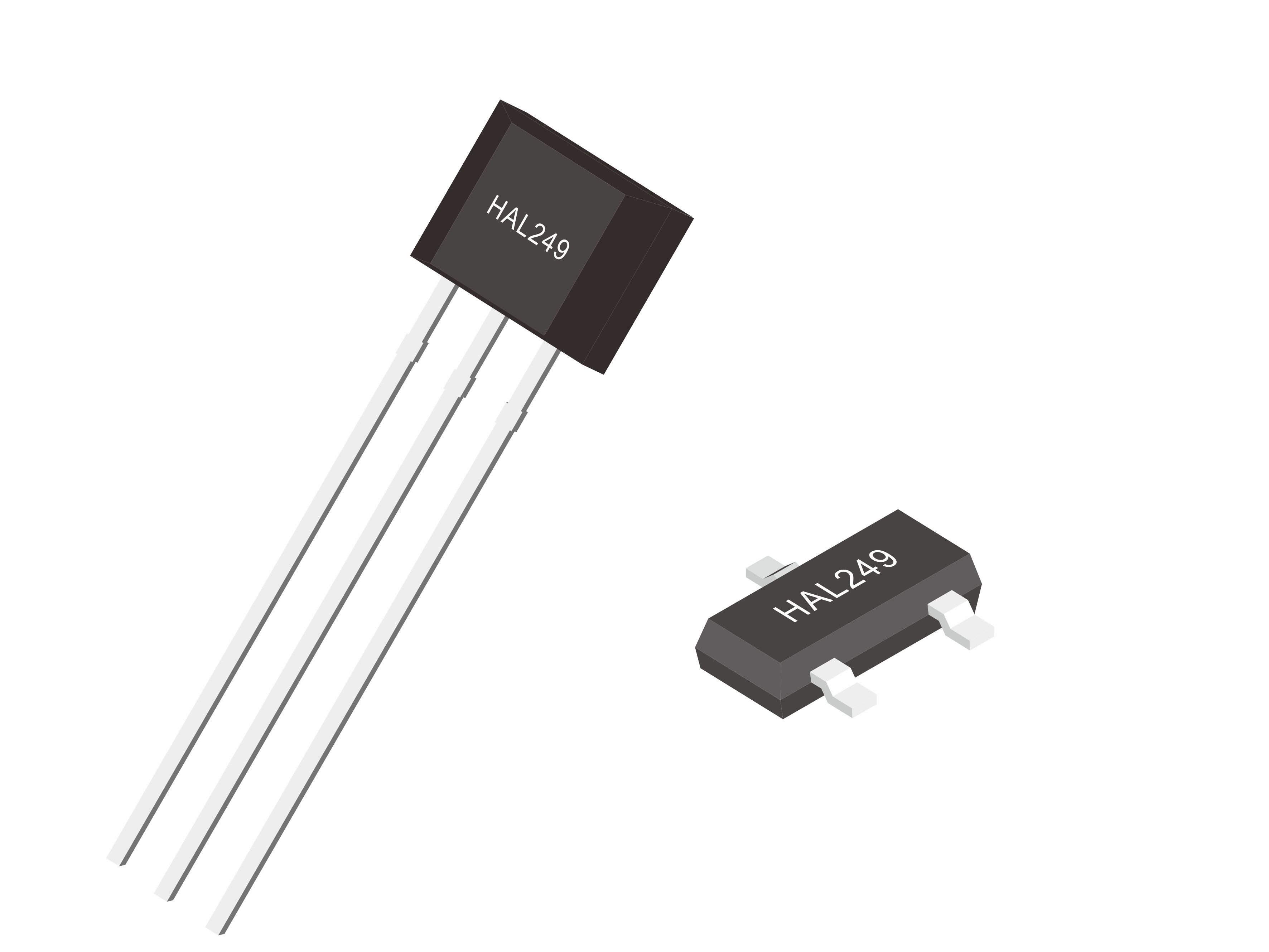

HAL249 ⾼灵敏度单极型霍尔元件

HAL249单极型霍尔元件是⼀款基于混合信号CMOS技术的霍尔效应传感器,这款低功耗霍尔开关IC采⽤了先进的斩波稳定技术,因⽽能够提供准确⽽稳定的磁开关点。

在电路设计上,HAL249单极型霍尔元件提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源,同时HAL249单极型霍尔元件这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠”模式;同样通过HAL249低功耗霍尔开关这个机制,芯⽚被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的⼤⼩。

当垂直于霍尔传感器的南极磁场超过⼯作点时,HAL249低功耗霍尔开关输出晶体管转变为低电平(输出导通),导通后输出电压是VDS。当磁场减弱到低于释放点BRP 时,输出晶体管截⽌(输出⾼电平)。磁场⼯作点与释放点之间的差距为器件的磁滞(BHYS)。

  • 承诺:

    正品保证    极速退款    180天内退换货 (未上线生产)

  • 服务:

    线上:7*24小时在线随时沟通
    线下:最快2小时上门服务(本地)   (省内)最快6小时上门服务

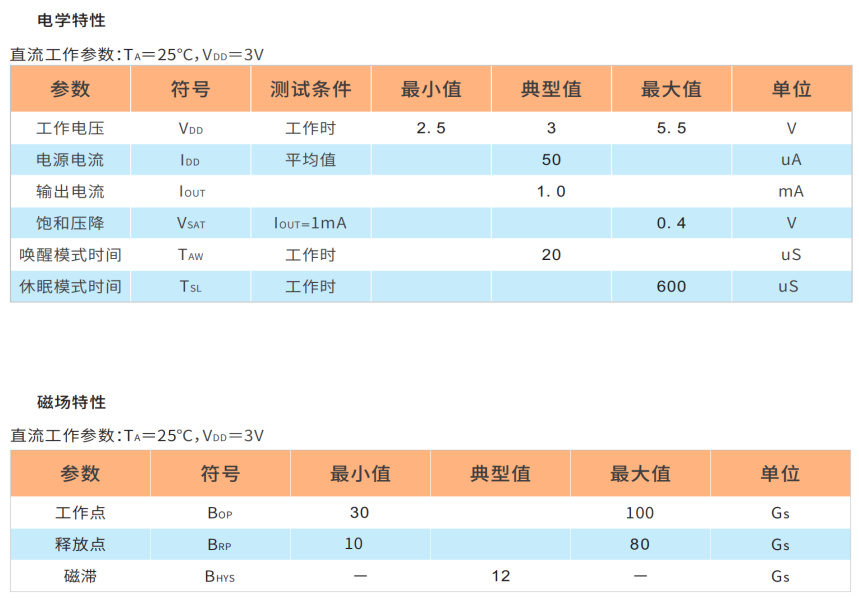

主要参数
HAL249单极低功耗霍尔开关
产品特点

特点:

(1)2.5-5.5V电池供电应用

(2)单极型霍尔元件输出开关

(3)低功耗50uA(平均)

(4)CMOS 工艺

(5)低功耗霍尔开关

(6)周期1mS

(7)封装:TO-92S/UA、SOT-23/SO

(8)工作温度:-40~85°C

低功耗霍尔开关,249,单极型霍尔元件





应用:

(1)非接触式开关

(2)跳绳计数开关

(3)翻盖式手机屏保开关

(4)低占空比替代簧片管的磁传感开关

低功耗霍尔开关,249,单极型霍尔元件

技术文档
  • 921.99KB  |  pdf
    HAL249是⼀款基于混合信号CMOS技术的霍尔效应传感器,这款IC采⽤了先进的斩波稳定技术,因⽽能够提供准确⽽稳定的磁开关点。 HAL249是由 Hallwee出品的一款单极性低功耗霍尔开关,适用于电池供电类的各种电子产品,比如跳绳计数,位置控制开关等,可替代干簧管。
