汽车油箱油位传感器线性霍尔元件工作原理

霍尔元件实现功能:

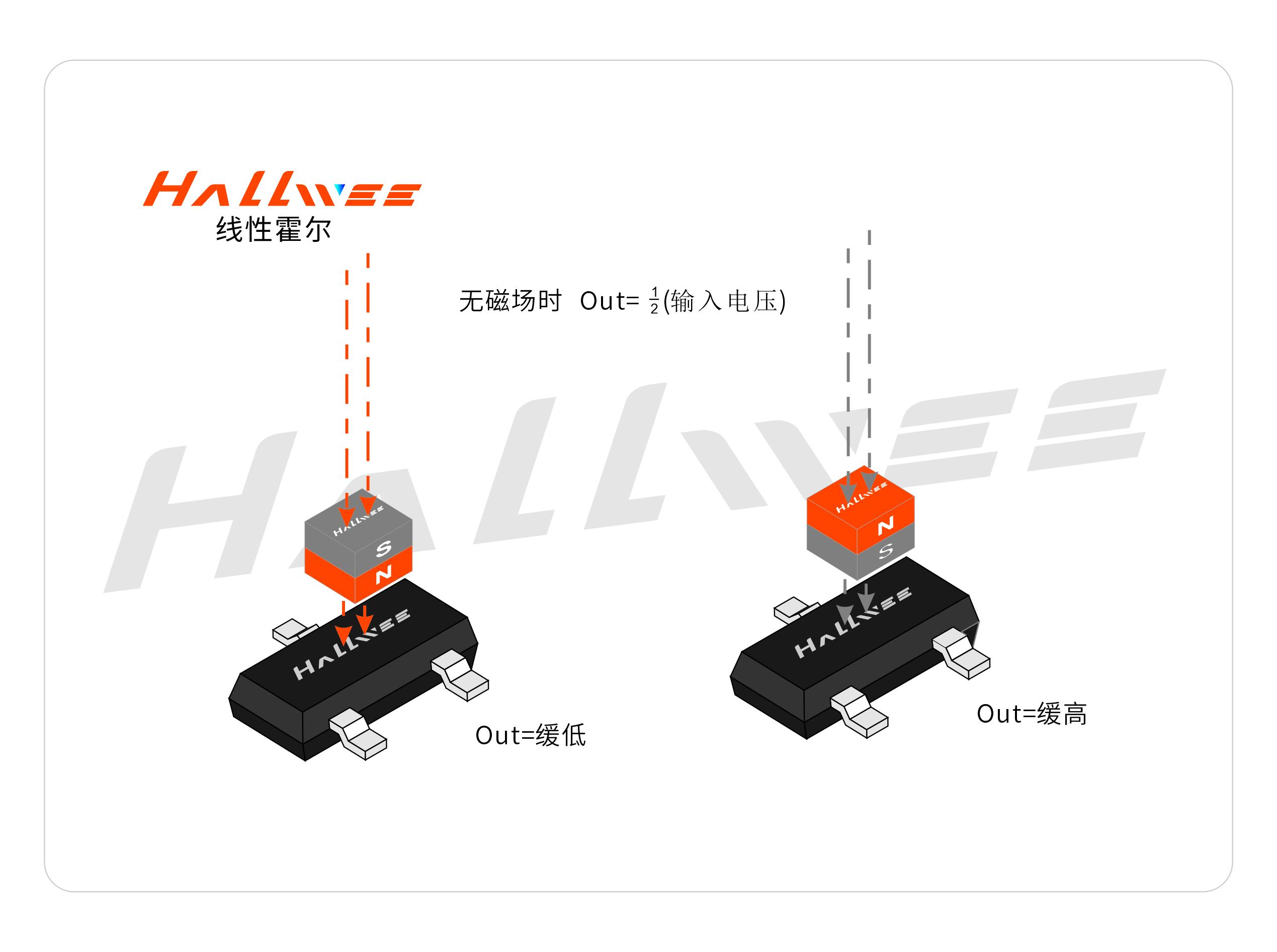

油箱内油位的变化带动浮子、浮子带动旋杆、旋杆在带动磁性元件,霍尔元件感应到磁性元件的变化后,输出电压信号给电路板,电路板通过磁性元件转动的角度与霍尔元件输出的电压之间的关系实现对油箱内油位的检测。


推荐霍尔元件型号:

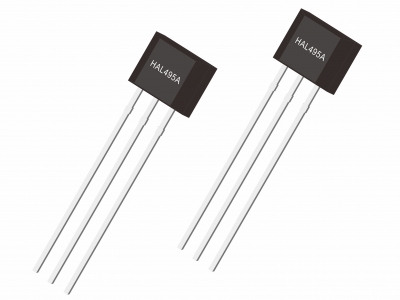

HAL495A
HAL1321
方案概述 应用框图 设计要点

        霍尔元件汽车油位传感器结构包括:电路板、磁性元件、霍尔元件、支架、旋杆和浮子,电路板和霍尔元件固定在支架上,且霍尔元件与电路板连接,支架安装在油箱上,旋杆的中部与支架转动连接,旋杆的一端与磁性元件固定连接,另一端与浮子固定连接,磁性元件位于霍尔丝印的背面且二者水平高度一致。


汽车油位霍尔传感器

推荐型号线性高精度霍尔元件HAL1321


        HL1321 是一款线性霍尔元件传感器,用于依靠永磁铁和电磁铁磁场工作的小型通用线性霍尔元件设备。线性源输出电压由供电电压设定,并随着磁场强度线性变化。采用 CMOS 工艺,具有低电压、低功耗的优点,可在 3 5.5V 之间工作。此电路具有输出稳定、温度特性好的优点。在商业、工业等领域都被广泛应用


线性霍尔元年特点:

1.灵敏度高,功耗低

2.响应速度可达23kHz

3.工作电压在3V~5.5V之间

4.优越的抗高压可靠性

油位传感器工作原理
