燃气表中的霍尔磁控开关

霍尔磁控开关实现功能:

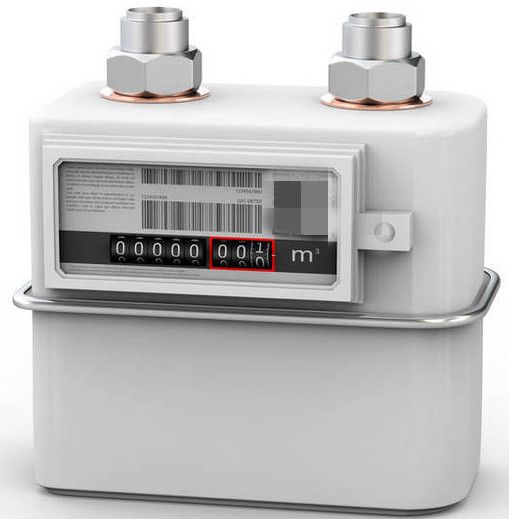

在燃气表上有一对能够流通的进出气口,当燃气从仪表流过时会引机械传动齿轮发生转动,我们将小磁体安装在齿轮固定位置上在对应位置上安装霍尔磁控开关,当齿轮每转动一圈与对应的霍尔磁控开关接触时,
磁控开关每一圈给出一个脉冲信号就能得到齿轮的转动圈数,最后由齿轮转动速度与燃气流量的关系就能得到燃气的使用量。


推荐磁控开关型号:
HALTMR1302
HAL2471
HL6207
方案概述 应用框图 设计要点

        随着生活水平的提高,日常生活中越来越多使用到天然气、煤气等气体燃料进行各种加热,为了方便对用户使用量统计,利用霍尔磁控开关采集燃气的使用量。



        在燃气表上有一对能够流通的进出气口,当燃气从仪表流过时会引机械传动齿轮发生转动,我们将小磁体安装在齿轮固定位置上在对应位置上安装霍尔磁控开关,当齿轮每转动一圈与对应的霍尔磁控开关接触时,磁控开关每一圈给出一个脉冲信号就能得到齿轮的转动圈数,最后由齿轮转动速度与燃气流量的关系就能得到燃气的使用量。



推荐型号:无极性磁阻类磁控开关TMR1302



        TMR磁控开关是一款集成了隧道磁阻(TMR)传感器和 CMOS 技术,为高灵敏度、高速、低功耗、高精度应用而开发的全极磁控开关。 采用高精度推挽式半桥 TMR 磁传感器和 CMOS 集成电路,包括 TMR 电压发生器、比较器、施密特触发器和 CMOS 输出电路,能将变化的磁场信号转化为数字电压信号输出。



霍尔磁控开关特点:

1.隧道磁电阻 (TMR) 技术

2.1.5 微安超低功耗

3.高频率响应可达 1kHz

4.优越的抗外磁场性能
