汽车油门系统霍尔传感器

线性霍尔窗传感器实现功能:
电子油门一般都采用线性霍尔传感器,油门踏板与磁铁联动,踩动踏板时油门联动轴带动磁铁转动,通过线性霍尔传感器与磁铁之间距离改变输出的电压值,来计算计算出油门的踏板的角度位移数据。


推荐线性霍尔型号:

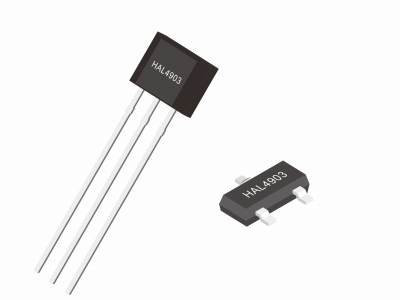

HAL93X
HAL96B
HAL1815
方案概述 应用框图 设计要点

        电子油门一般都采用线性霍尔传感器,油门踏板与磁铁联动,踩动踏板时油门联动轴带动磁铁转动,相应的线性霍尔输出的电压值也变化,测量这种输出电压值与磁铁的位置的对应关系,就可以计算出油门的踏板的角度位移数据,传送油门踩踏深浅与快慢的信号,这个信号会被控制系统接收,然后再发出控制指令要节气门依指令快速精准的开启它应当张开的角度。

油门系统霍尔传感器

推荐型号:线性可编程霍尔传感器HAL1815


        HAL1815可编程线性霍尔采用了 CMOS 工艺制作的可编程线性磁敏传感器电路。 内部包含一个带动态偏置补偿和温度补偿的霍尔发生器、一个 A/D 转换器、一个带冗余和标准数据锁存的 EEPROM 存储器、一个用于对EEPROM 读写的串行接口,所有引脚都具有接反、过压欠压检测等保护功能,内部数字信号处理单元对模拟量偏移、温漂、机械应力等进行处理,从而提高传感器电路的精确度和稳定度。 的可编 程 特 性 参 数 包 括 静 态 输 出 电 压Voutq(当磁场强度为 0 时的输出电压)、敏感度、正负斜率、输出钳位电压、敏感度温度漂移、内部信号处理速度等,这些参数和特性都可以通过对非易失性存储器进行编程来改变。


可编程线性霍尔传感器特点:

1.比例电压输出和内置数字信号处理单元的高精度线性霍尔效应传感器电路;

2.多个可编程磁特性存储在具有冗余和锁定功能的 EEPROM 非易失性存储器中;

3.开路(地和电源线突变检测)、过压和欠压检测;

4.所有管脚均具有过压和反向电压保护 ;

5.可对传感器电路逐个编程或几个相同供电电压上的传感器同时编程;

6.温度特性可编程,可匹配所有常见的磁性材料;

7.输出电压钳位和静态输出电压功能可编程;

8.通过调制供电电压来编程;

9.具有短路保护的推挽输出

10.EMC ESD 最优化设计
