双线圈无刷直流电机马达霍尔开关元件

霍尔元件实现功能:
双线圈直流无刷电机,两组线包电流波形比较对称,电机运转平稳,转速高,霍尔元件监测转子磁场相对应的定子位置,然后在相对应的位置上发出信号控制功率,使定子绕阻中的电流相切换。


推荐霍尔元件型号:
HAL211
HAL890
方案概述 应用框图 设计要点

        双线圈霍尔元件直流无刷电机一组线圈可充分导通,另一组线圈则部分导通,利用旋转时的机械惯性冲过换向过渡区,使风扇能连续旋转,达到风扇平稳,转速高的性能。



推荐型号:双线圈无刷电机霍尔元件HAL211

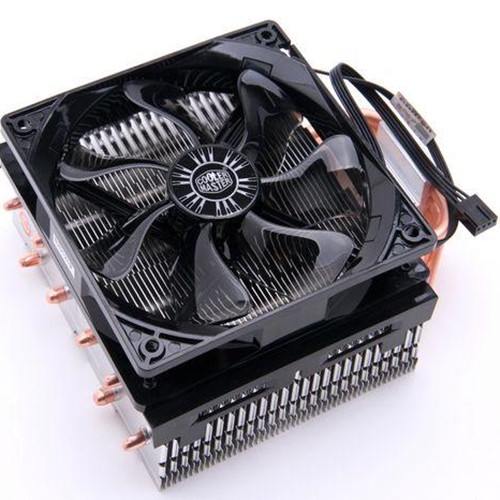

        HAL211集成霍尔元件和输出驱动电路, 主要应用双线圈直流马达驱动中,高灵敏度的霍尔传感器适用于使用CPU散热风扇或汽车直流冷却风扇。器件内部集成了电压调节器、施密特触发器、互补输出的开漏极输出驱动,有着较宽的工作电压,输出电流是 0.3A。开漏极输出的方式提供了一个方形波用来检测马达的转速。对于直流风扇的应用,有时会发生电源反接的情况。内部二极管只能给芯片提供反向保护而不能给线圈提供保护。所以应用的时候,有必要附加一个外部的二极管,它在电源反接的时候给线圈提供保护



霍尔元件特点:

1.350mA 的平均输出电流

2.静态电流可低于 5mA

3.内置频率输出 TO-94封装
