HAL3144E-B 单极性电机霍尔开关

HAL3144E-B 电机霍尔开关是基于双极半导体(Bipolar)⼯艺设计和⽣产的霍尔器件,HAL3144E-B 电机霍尔开关元件器件内部集成了霍尔效应⽚、电压调节器、反向电压保护器、信号放⼤处理电路、施密特触发器和⼀个开集电极输出驱动三极管。 3144霍尔IC具有较宽的⼯作电压范围和较宽的⼯作温度范围,3144霍尔IC非常适合在汽⻋、⼯业电器和家电等产品中⽤作固态电⼦开关。

对于TO-92S封装,当S极接近3144霍尔IC芯⽚标记⾯,输出导通,输出变低。当HAL3144E-B 电机霍尔开关磁感应强度减弱低于释放点输出关断,输出变⾼。N极磁场接近3144霍尔IC标记⾯不能触发芯⽚⼯作,N极磁场可以从标记⾯的反⾯接近芯⽚以触发芯⽚导通。对于SOT-23封装的芯⽚,HAL3144E-B 电机霍尔开关感应⾯与TO-92S封装的相反,需以N极磁场作⽤芯⽚的标记⾯。但Hallwee有HAL3144ESO/S是专⻔针对S极感应,与常⽤HAL3144ESO感应极性相反。

  • 承诺:

    正品保证    极速退款    180天内退换货 (未上线生产)

  • 服务:

    线上:7*24小时在线随时沟通
    线下:最快2小时上门服务(本地)   (省内)最快6小时上门服务

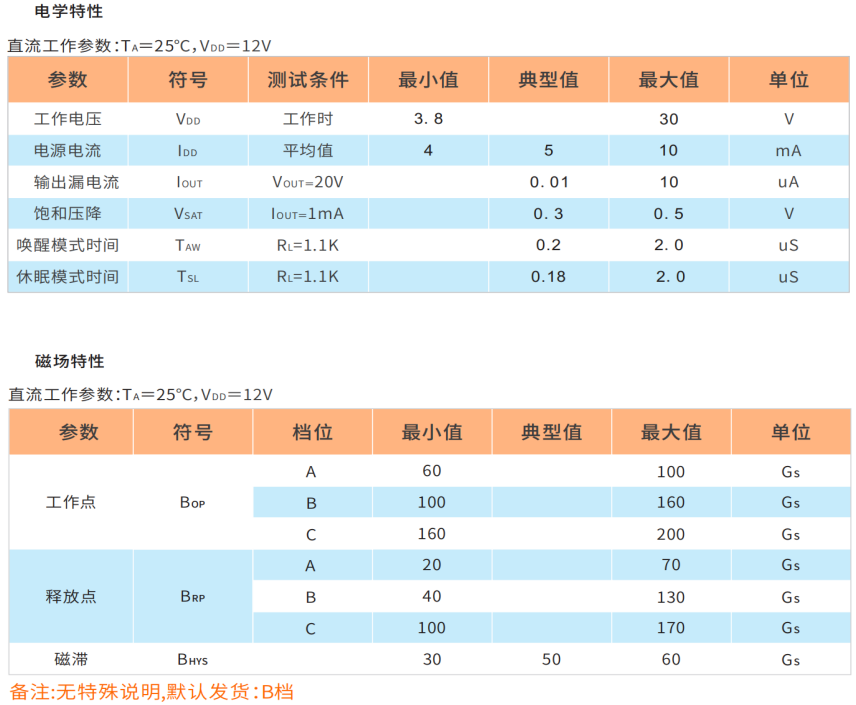

主要参数
HAL3144E 霍尔IC 电机霍尔
产品特点

特点:

(1)宽工作电压:3.8-30V

(2)高灵敏度,快速响应

(3)耐高温电机霍尔开关

(4)内带反向电压保护

(5)Bipolar 工艺

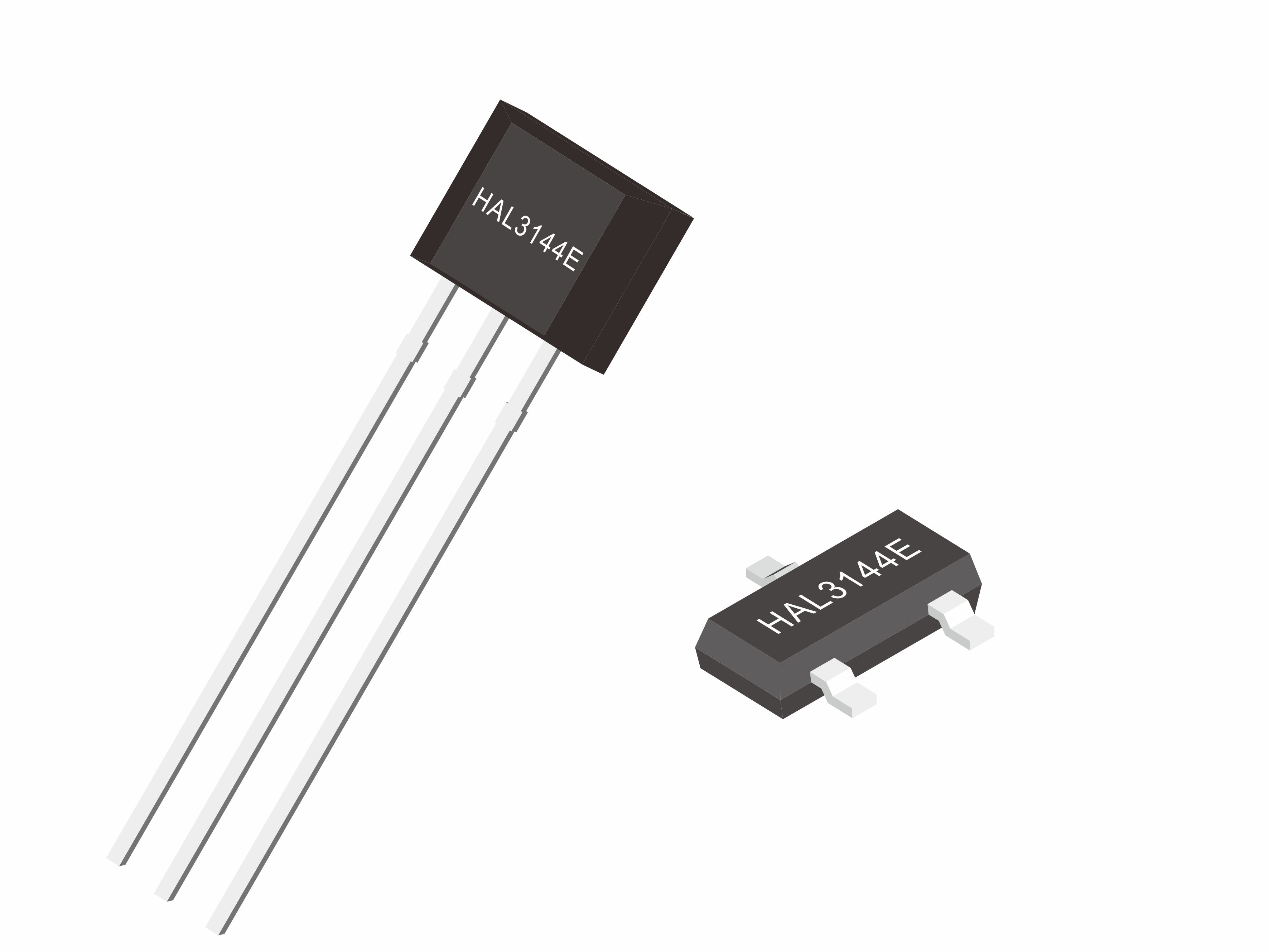

(6)封装:TO-92S/UA、SOT-23/SO

(7)耐高压,无刷电机,马达测速

(8)工作温度:-40~150°C

HAL3144E,3144霍尔IC,电机霍尔开关





应用:

(1)汽车,消费,工业

(2)固态开关

(3)速度检测

(4)接近探测

HAL3144E,3144霍尔IC,电机霍尔开关

技术文档
  • 711.54KB  |  pdf
    HAL3144E具有较宽的⼯作电压范围和较宽的⼯作温度范围,⾮常适合在汽⻋、⼯业电器和家电等产品中⽤作固态电⼦开关。
