单极霍尔开关在绣花机中的应用

                                                   单极霍尔开关在绣花机中的应用

     霍尔开关元件在电脑绣花机中有着广泛的应用，其中电脑绣花机的针位检测板子，常用到单极霍尔开关来检测换色是否到位。

    绣花机针位检测板会用到多个单极霍尔元件，每当单个霍尔与磁铁靠近时，霍尔会被触发，需出低电平信号，从而实现确定换色到位的作用。 由于用到霍尔开关较多，所以该类产品常用到性价比较高的单极霍尔元件HAL3144 HAL3144E 霍尔有SOT-23贴片，TO-92UA两种封装，具有很高的一致性和稳定性。

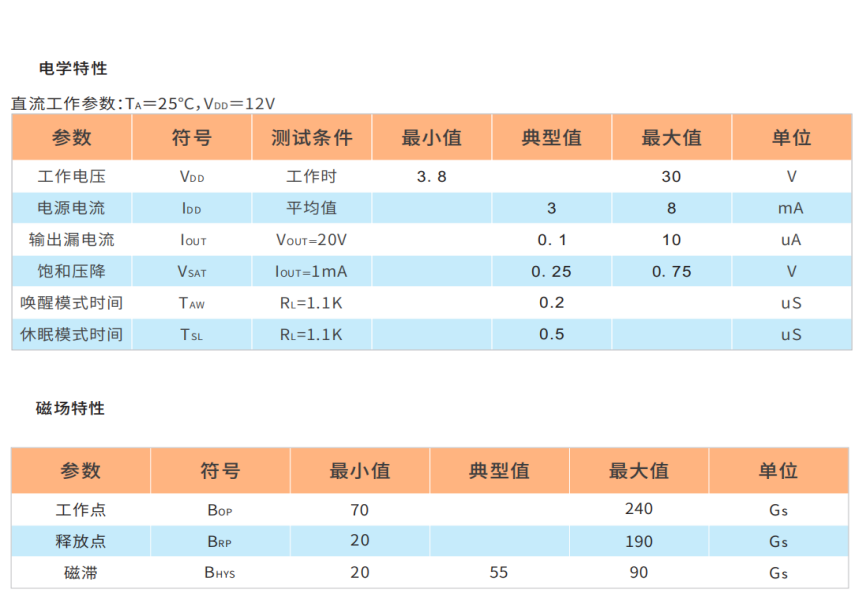

   HAL3144是基于双极半导体(Bipolar)⼯艺设计和⽣产的霍尔器件，器件内部集成了霍尔效应⽚、电压调节器、反向电压保护器、 信号放⼤处理电路、施密特触发器和⼀个开集电极输出驱动三极管。 其需入为磁感应强度，需出是一个数字电压信号，它是一种单极磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作，HAL3144具有较宽的⼯作电压范围和较宽的⼯作温度范围，⾮常适合在汽⻋、⼯业电器和家电等产品中⽤作固态电⼦开关。 HAL3144可以在-40°C到150°C温度范围工作，电源电压工作范围从3.8-30V，有很好的一致性和稳定性。
