HAL2471 是⼀款基于混合信号CMOS 技术的无极
霍尔开关,这款跳绳计数
霍尔开关IC 采⽤了先进的斩波稳定技术,因⽽能够提供准确⽽稳定的磁开关点。
HAL2471无极性

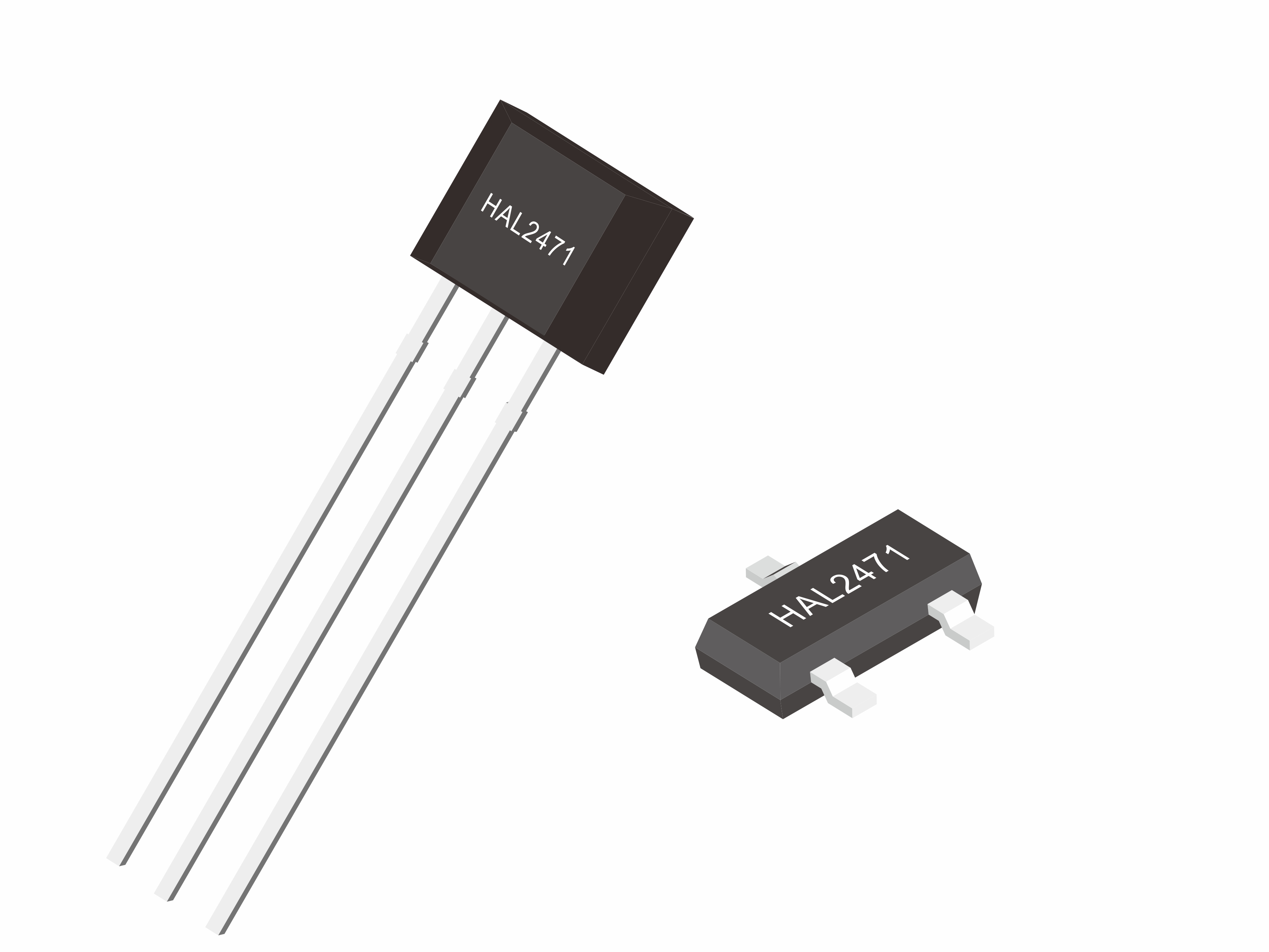

霍尔开关具有低功耗电池供电应用,HAL2471功耗低至40uA(平均)、CMOS工艺的推挽式输出、它有TO-92S/UA、SOT-23/SO两种封装供你选择、2mS检测周期、工作温度:-40~85°C
在电路设计上HAL2471跳绳计数
霍尔开关提供了⼀个内嵌的受控时钟机制来为
霍尔器件和模拟信号处理电路提供时钟源, 同时HAL2471跳绳计数
霍尔开关这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠”模式;同样通过这个机制,HAL2471
无极霍尔器件芯⽚被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过
霍尔器件磁场强度的⼤⼩。
HAL2471跳绳计数
霍尔开关的输出晶体管在⾯向封装标⽰⼀⾯存在⼀定强南极或北极磁场时被锁定在开(BOP) 状态,⽽在⽆磁场时锁定在关(BRP)状态。
