微型水泵用霍尔开关应用技术分析

一、微型水泵与霍尔开关的应用适配性

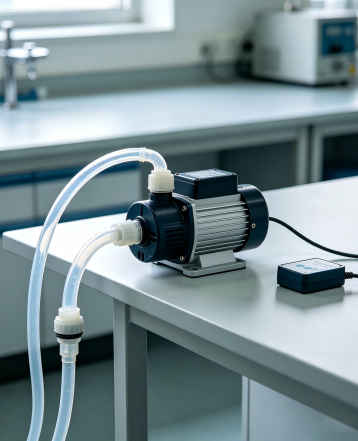

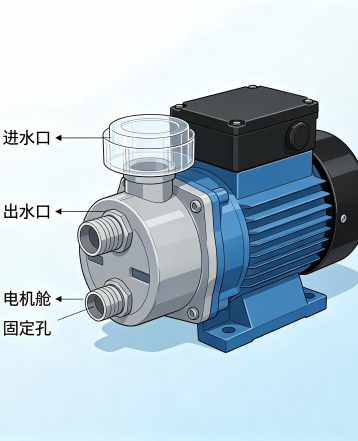

微型水泵是体积小巧、功耗较低的小型流体输送设备，广泛应用于饮水机、咖啡机、智能马桶、小型净水设备、医疗雾化器、车载水循环系统等场景，核心控制需求包括转速检测、流量闭环控制、缺水保护、启停定位等。霍尔开关基于霍尔效应原理，通过检测磁场变化输出开关信号，具有非接触检测、无机械磨损、寿命长、抗干扰能力强、体积小适配微型水泵安装空间等优势，成为微型水泵核心检测与控制部件之一。

从应用场景匹配来看，微型水泵通常要求控制部件体积不超过水泵本体的1/5，同时能够适应潮湿、振动的工作环境，霍尔开关的封装形式多为TO-92、SOT-23、贴片封装，最小封装尺寸仅为2.0mm×1.5mm，完全满足微型水泵的体积限制。同时霍尔开关采用全密封封装，防护等级可达到IP65以上，能够抵御水泵运行过程中产生的水汽、潮湿环境侵蚀，不会出现短路、锈蚀等问题，稳定性优于光电式、接触式检测部件。

二、霍尔开关在微型水泵中的核心作用

1. 转速检测与闭环控制

微型水泵多采用无刷直流电机驱动，电机转子的转速直接决定水泵的出水流量与压力。在微型水泵转子的固定位置加装小磁钢，霍尔开关安装在转子附近的定子位置，转子每旋转一周，霍尔开关就会输出对应数量的脉冲信号，控制系统通过统计单位时间内的脉冲数量，即可精准计算出电机实际转速，再与设定转速对比，通过PWM调节电机输出功率，实现转速与流量的闭环控制，保证出水流量稳定，满足不同场景的用水需求。例如在家用净水机中，霍尔开关检测到转速低于设定值时，控制系统自动提高电机功率，补偿滤芯堵塞导致的流量下降，延长滤芯更换周期。

2. 缺水空转保护

微型水泵在缺水状态下持续运行会导致电机干烧、密封件磨损，大幅缩短水泵使用寿命，霍尔开关可以通过转速变化实现缺水检测。当水泵正常供水时，水负载导致电机转速稳定在额定范围，当管道缺水后，电机负载降低，转速会明显升高超过额定阈值，控制系统通过霍尔开关检测到转速异常升高后，立即切断电机电源，触发缺水保护报警，避免水泵干烧损坏。这种检测方式无需额外加装流量传感器或压力传感器，降低了整机成本，同时不占用额外安装空间，特别适合微型水泵的紧凑设计。

3. 转子位置检测与换向控制

无刷微型水泵的无刷电机需要准确检测转子位置，才能实现电子换向，霍尔开关是最常用的位置检测部件。通常在无刷直流微型水泵中会布置1-3个霍尔开关，实时检测转子磁极位置，输出对应的位置信号给驱动芯片，驱动芯片根据位置信号切换不同绕组的通电方向，保证电机连续稳定旋转，相比编码器等位置检测部件，霍尔开关成本仅为编码器的1/10，同时体积更小，完全适配微型无刷水泵的设计需求。

4. 流量计量

在带有计量功能的微型水泵应用中，例如智能咖啡机、医疗输液泵，霍尔开关可以间接实现流量计量。对于固定排量的微型水泵，转子每旋转一周排出的水体积是固定值，通过统计霍尔开关输出的脉冲总数，即可计算出总出水流量，精度可以达到±2%以内，满足日常计量需求，相比专用流量传感器，成本降低60%以上，适合对精度要求不是极高的民用场景。

三、微型水泵用霍尔开关的选型要点

除上述参数外，选型时还需要考虑磁钢的匹配：微型水泵常用的磁钢为钕铁硼小磁钢，表面磁场强度通常在200GS-500GS之间，霍尔开关的工作点需要低于磁钢表面磁场的1/2，保证霍尔开关能够可靠触发，同时释放点需要合理，避免出现误触发或不释放的问题。一般来说，当磁钢与霍尔开关的安装间隙控制在1mm-3mm之间时，选择工作点Bop在30GS-80GS之间的霍尔开关即可满足大多数微型水泵需求。

四、典型应用电路与安装方式

1. 典型应用电路

微型水泵中常用的NPN型霍尔开关典型电路非常简洁：霍尔开关VCC引脚接对应工作电压，GND引脚接控制系统地，OUT引脚通过一个1kΩ-10kΩ的上拉电阻接VCC，输出信号直接连接到单片机IO口即可。若需要增强抗干扰能力，可以在VCC与GND之间并联一个0.1μF的滤波电容，滤除电源线上的高频干扰，避免水泵电机运行时的电磁干扰导致霍尔开关输出误信号。对于三相无刷直流微型水泵，通常安装三个霍尔开关，分别对应三个绕组的换向信号，每个霍尔开关的输出电路结构一致，分别连接到单片机的三个IO口即可。

2. 安装方式

根据微型水泵的结构不同，霍尔开关的安装方式主要分为两种：第一种是内置式安装，霍尔开关直接安装在水泵电机的定子骨架上，磁钢粘贴在电机转子上，与转子同步旋转，这种安装方式结构紧凑，霍尔开关不受外部环境影响，稳定性更高，是目前主流微型水泵的安装方式；第二种是外置式安装，霍尔开关安装在水泵电机后端盖外侧，磁钢安装在电机输出轴后端，这种安装方式便于更换维修霍尔开关，不需要拆解水泵本体，适合对维护便利性要求较高的场景，但需要做好防水密封处理。

安装过程中需要注意控制霍尔开关与磁钢之间的空气间隙，间隙过大容易导致磁场强度不足，霍尔开关无法可靠触发，间隙过小容易导致磁钢与霍尔开关发生摩擦，磨损部件，一般间隙控制在0.5mm-3mm之间最佳，根据霍尔开关的灵敏度调整即可。同时需要避免霍尔开关附近安装大量导磁材料，导磁材料会分流磁场，降低霍尔开关位置的磁场强度，导致触发异常。

五、常见故障与解决方法

· 故障现象：霍尔开关无输出信号。可能原因：供电电压异常、磁钢脱落移位、安装间隙过大、霍尔开关烧毁。解决方法：检查供电电压是否符合要求，重新固定磁钢调整安装间隙，更换损坏的霍尔开关。

· 故障现象：霍尔开关输出信号不稳定，时有时无。可能原因：磁钢磁场强度不足、安装间隙过大、电源干扰、霍尔开关灵敏度不够。解决方法：更换更高性能的磁钢，缩小安装间隙，增加电源滤波电容，更换更高灵敏度的霍尔开关。

· 故障现象：霍尔开关一直处于触发状态，无法释放。可能原因：磁钢磁场过强、工作点选型不合理、霍尔开关击穿短路。解决方法：降低磁钢性能，更换合适工作点的霍尔开关，更换损坏部件。

· 故障现象：高温环境下霍尔开关工作异常。可能原因：选型时工作温度范围不够，长期高温导致霍尔元件参数漂移。解决方法：更换符合工作温度要求的工业级霍尔开关。

六、应用发展趋势

随着微型水泵向智能化、小型化、低功耗方向发展，霍尔开关也在不断适配新的需求：一是集成化方向，将霍尔开关与信号处理、驱动电路集成在一起，形成集成霍尔传感器模块，直接输出数字转速信号，进一步减少外围元件，降低微型水泵控制系统的设计难度；二是低功耗方向，开发休眠唤醒功能的低功耗霍尔开关，静态电流可以降低到1μA以下，适配电池供电的便携式微型水泵，延长设备续航时间；三是高灵敏度方向，适配更小体积的微型水泵，允许更大的安装间隙，降低装配精度要求，减少生产成本。
