HAL476 单相直流无刷电机风扇驱动霍尔芯片

HAL476风扇驱动霍尔芯片集成霍尔传感器与H桥输出驱动,主要应用于单相直流无刷电机中。HAL476直流马达霍尔管芯片包括用于磁场感应的单芯片霍尔传感器、电压调节器、施密特触发器、双向驱动电流负载。HAL476风扇驱动霍尔芯片还包括一个内部带隙调节器用来调节温度补偿偏差对内部电路和允许操作电源电压范围宽的影响。HAL476风扇驱动霍尔芯片电源端内置了反向保护功能电路,有效起到电源反插保护功能。

将HAL476直流马达霍尔管芯片置于一个可变磁场中,如果磁通密度大于工作点,DO将会输出低电平DOB输出高电平。这个直流马达霍尔管输出状态会保持到磁通密度反转并且低于BRP,此时DO将会输出高电平且DOB会输出低电平。

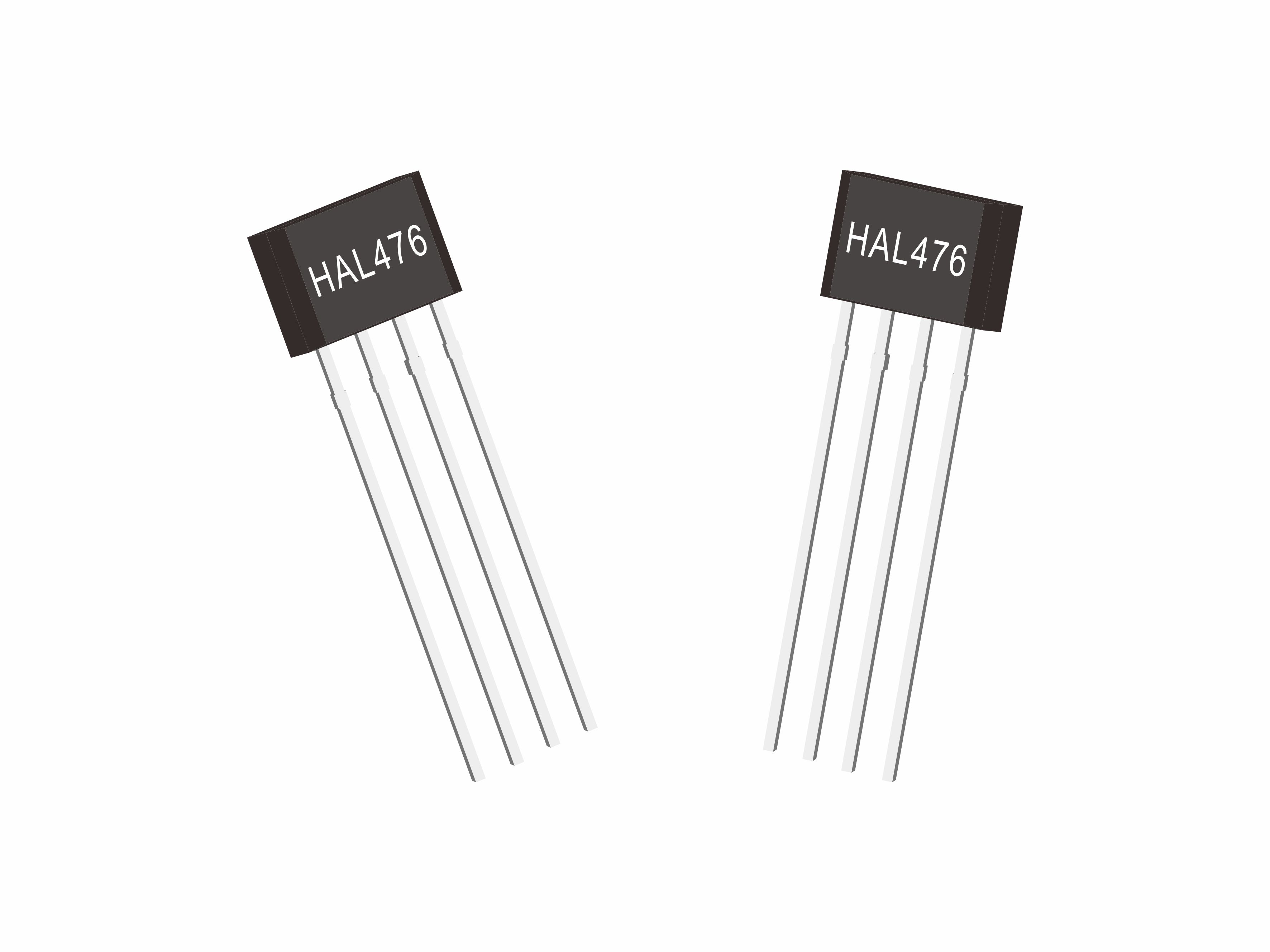

HAL476风扇驱动霍尔芯片有插件TO-94和贴片SOT23-6F两款封装,这两款封装符合RoHS标准。

  • 承诺:

    正品保证    极速退款    180天内退换货 (未上线生产)

  • 服务:

    线上:7*24小时在线随时沟通
    线下:最快2小时上门服务(本地)   (省内)最快6小时上门服务

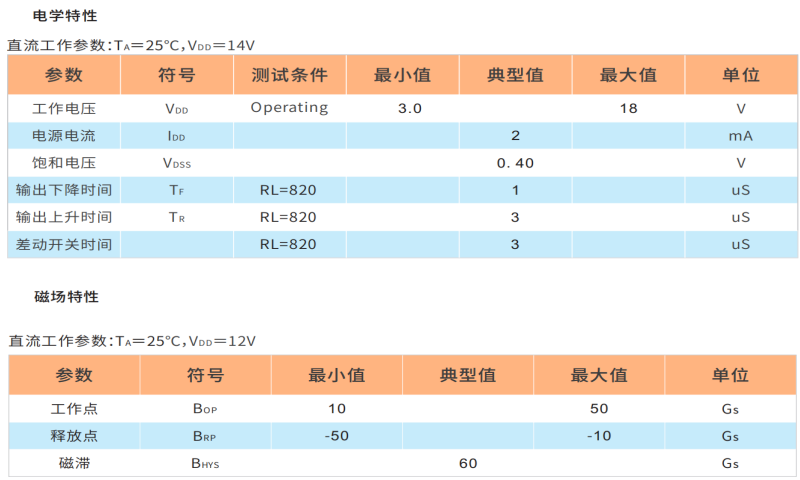

主要参数
HAL476,风扇驱动霍尔芯片,直流马达霍尔管
产品特点

特点:

(1)工作电压:3-18V

(2)内置反向保护功能

(3)单线圈H桥输出驱动

(4)低输出开关电流噪声

(5)CMOS 工艺

(6)封装:TO-94S

(7)温度补偿内部带隙调节器

(8)工作温度:-40~105°C

HAL476,风扇驱动霍尔芯片,直流马达霍尔管





应用:

(1)单线圈直流无刷马达

(2)单线圈直流无刷风扇

HAL476,风扇驱动霍尔芯片,直流马达霍尔管

典型应用
