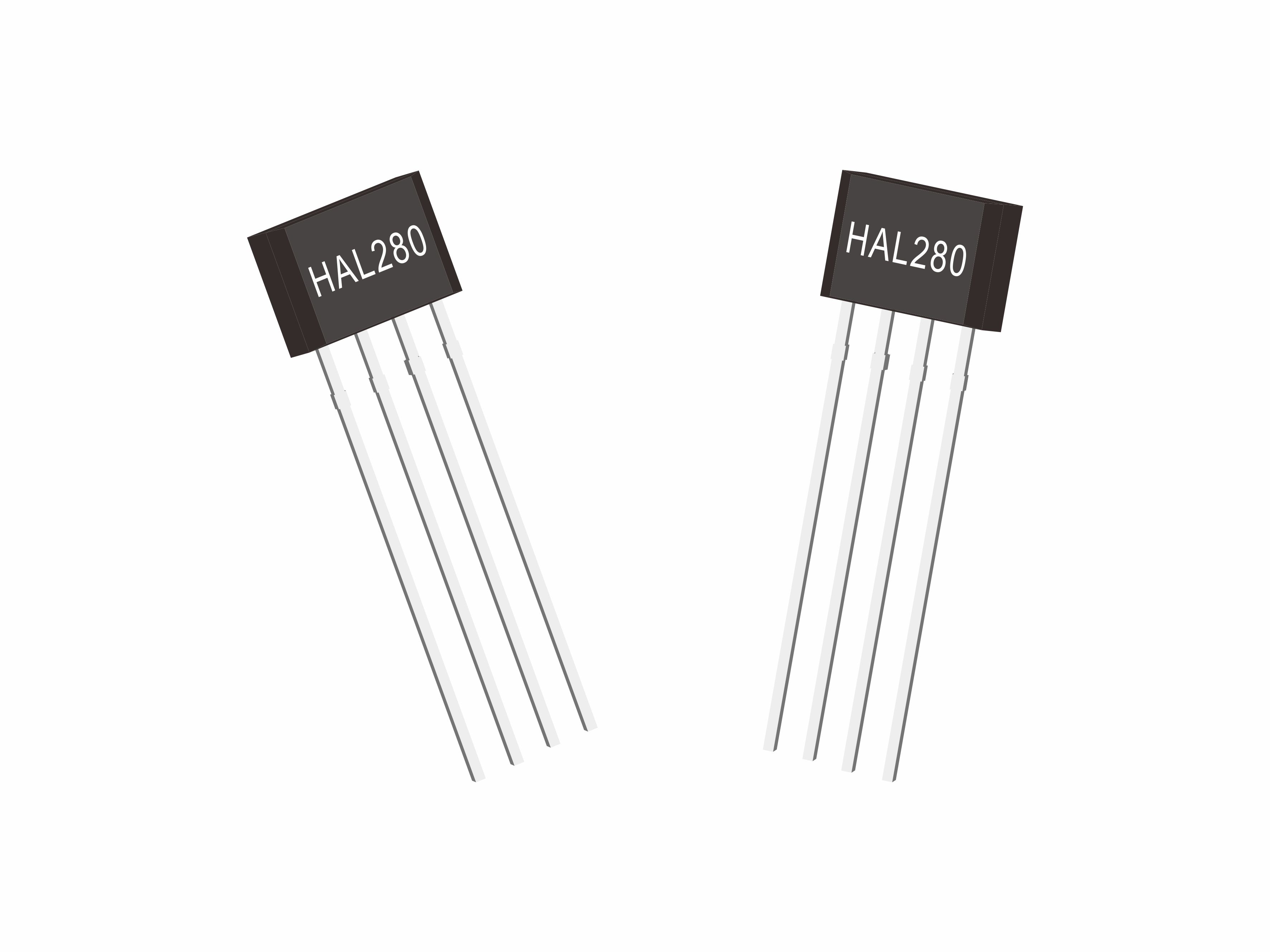

HAL280 直流电机霍尔传感器

HAL280直流电机霍尔传感器集成霍尔传感器输出驱动电路,主要应用于无刷直流电机的电转换。此款风扇霍尔开关IC集成了霍尔传感器、运算放大器、比较器和一对互补的集成了上拉电阻的漏极输出(DO,DOB)等。当HAL280直流电机霍尔传感器磁通量密度(B)大于操作点(BOP),DO就会开启(低电平),同时DOB会关闭(高电平)。HAL280风扇霍尔开关两个输出管脚的状态会一直保持到B低于释放点(BRP),这时DO、DOB改变各自的输出状态。

对于HAL280直流电机霍尔传感器风扇的应用,有时会发生电源反接的情况。HAL280风扇霍尔开关内部二极管只能给芯片提供保护而不能给线圈提供保护。所以HAL280风扇霍尔开关应用的时候,有必要附加一个外部的二极管,它在电源反接的时候给线圈提供保护。

  • 承诺:

    正品保证    极速退款    180天内退换货 (未上线生产)

  • 服务:

    线上:7*24小时在线随时沟通
    线下:最快2小时上门服务(本地)   (省内)最快6小时上门服务

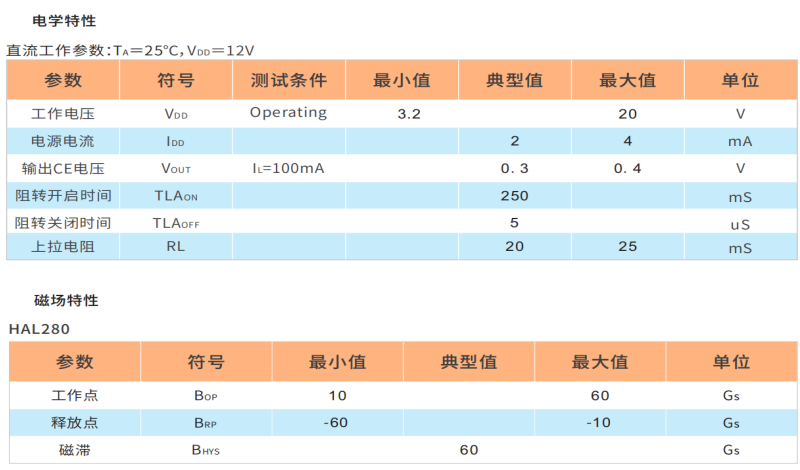

主要参数
HAL280,风扇霍尔开关,直流电机霍尔传感器
产品特点

特点:

(1)操作电压范围:3.2-20V

(2)单芯片集成霍尔传感器

(3)内建阻转保护和自启动电路

(4)低成本防赌转

(5)CMOS 工艺

(6)封装:TO-94S

(7)工作温度:-20~100°C

HAL280,风扇霍尔开关,直流电机霍尔传感器





应用:

(1)直流无刷风扇

(2)直流无刷马达

HAL280,风扇霍尔开关,直流电机霍尔传感器
