霍尔开关在空气炸锅中的应用

空气炸锅作为近年来流行的健康烹饪电器，通过高速空气循环技术加热食物，实现近似油炸的烹饪效果，其内部需要多种传感器实现位置检测、状态判断与功能控制，霍尔开关凭借非接触检测、寿命长、稳定性高的优势，成为空气炸锅核心控制元器件之一，在多项关键功能中发挥作用。

一、霍尔开关的工作原理与特性

霍尔开关是基于霍尔效应的磁场传感器，当磁性物体接近开关的感应面时，内部霍尔元件检测到磁场变化产生霍尔电势，经过信号处理后触发开关输出通断信号，实现位置检测功能。和传统的机械微动开关相比，霍尔开关属于非接触式检测，工作过程中不存在机械摩擦、触点损耗，因此使用寿命更长、工作可靠性更高，同时抗震动、抗油污能力更强，非常适配空气炸锅内部高温、多油烟的工作环境。

空气炸锅所用的霍尔开关一般分为单极霍尔开关、全极霍尔开关两类，单极霍尔开关只检测特定极性的磁场，全极霍尔开关可以检测N极和S极任意极性的磁场，开发者可以根据空气炸锅的具体结构设计选择合适的类型。目前主流的霍尔开关体积小巧，便于集成在空气炸锅的控制电路板上，不会占用过多内部空间，同时功耗极低，符合小家电低能耗的设计要求。

二、霍尔开关在空气炸锅中的核心应用场景

2.1 炸门开合状态检测

炸门开合检测是霍尔开关在空气炸锅中最常见的应用，空气炸锅工作时内部腔体温度可以达到200℃以上，如果炸门没有关闭就启动加热，不仅会导致热量大量流失、烹饪效果下降，还会造成用户烫伤等安全隐患，因此必须实时检测炸门的开合状态，只有炸门完全关闭的情况下才允许启动加热程序。

实现方案一般是将霍尔开关安装在空气炸锅机身的门框位置，在炸门对应位置安装一块小型永磁体，当用户关闭炸门时，永磁体随炸门移动到霍尔开关的感应范围内，霍尔开关检测到磁场后输出低电平（或高电平，依设计而定）信号给主控芯片，主控芯片判断炸门处于关闭状态，允许启动烹饪程序；当炸门打开时，永磁体远离霍尔开关，磁场强度低于触发阈值，霍尔开关输出相反电平信号，主控芯片立即切断加热管电源，停止加热，同时发出提示信号提醒用户关闭炸门。

这种方案相比传统的机械触点开关，不会因为油烟油污进入开关内部导致触点氧化、接触不良，也不会因为频繁开合炸门造成机械部件磨损，使用寿命可以达到空气炸锅整机寿命的数倍，大幅提升了产品的可靠性，降低了售后故障率。

2.2 抽拉式炸篮位置检测

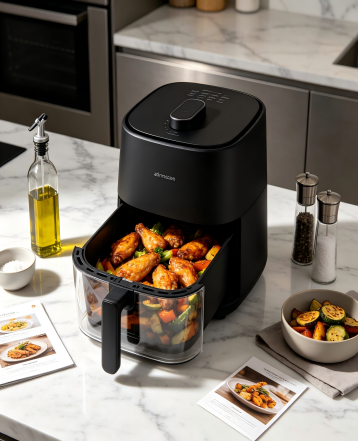

很多空气炸锅采用抽拉式结构设计，炸篮和煎锅可以整体从腔体中抽出，方便用户取放食物、清洁配件。这种结构同样需要检测炸篮是否到位，如果炸篮没有推到位就启动加热，同样会造成热量泄漏，甚至导致食物脱落掉入加热管引发安全事故。

应用霍尔开关的检测方案和炸门检测类似，在机身内部的腔体后端安装霍尔开关，在炸篮的尾部对应位置安装永磁体，当用户将炸篮完全推入腔体到位后，永磁体进入霍尔开关感应范围，触发开关输出到位信号，主控芯片确认炸篮到位后允许启动加热；如果炸篮没有推到位，永磁体距离霍尔开关较远，无法触发开关，主控芯片锁定加热功能，同时通过显示屏或蜂鸣器提示用户重新放置炸篮，有效避免了安全隐患。

2.3 可旋转烤叉位置检测

部分容量较大的多功能空气炸锅，配备了可旋转烤叉功能，可以用来烤制整鸡、整鸭等大型食材，烤叉在电机驱动下持续旋转，让食材受热更加均匀。为了确保烤叉安装到位，避免烤叉脱落打坏腔体或者加热管，需要检测烤叉的安装状态。

这种场景下，可以在烤叉的安装底座位置安装霍尔开关，在烤叉的转轴末端嵌入小型永磁体，当烤叉正确安装到位后，永磁体移动到霍尔开关的感应位置，触发开关输出安装到位的信号，主控芯片才会启动旋转电机和加热程序；如果烤叉没有安装到位，霍尔开关不会触发，整机无法启动工作，从源头避免了安全事故。

2.4 温控旋钮的档位检测

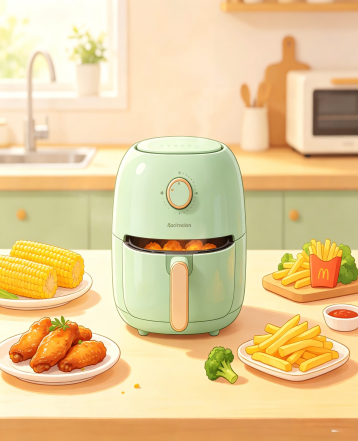

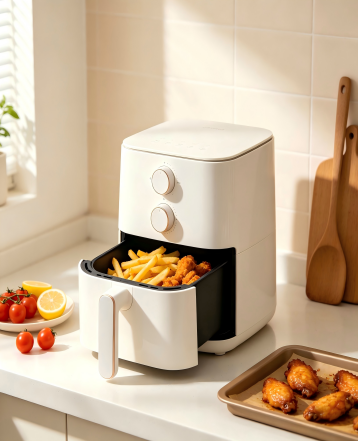

部分机械控制式空气炸锅采用旋钮来调节温度和时间，传统的电位器旋钮虽然可以实现调节功能，但长时间使用后电位器的碳膜会出现磨损，导致阻值变化，出现温度、时间调节不准确的问题，而采用霍尔开关配合磁性转盘的方案，可以实现非接触式的档位检测，避免机械磨损问题。

具体实现方式是在旋钮下方的控制板上安装多个霍尔开关，对应不同的温度或时间档位，在旋钮底部安装永磁体，当用户转动旋钮到对应档位时，永磁体对准对应位置的霍尔开关，触发该霍尔开关输出信号，主控芯片识别当前档位，设置对应的加热温度和工作时间，这种方案结构简单，成本较低，可靠性远高于传统电位器，非常适合入门级机械控制空气炸锅使用。还有部分连续调温的产品，采用线性霍尔元件替代开关型霍尔，可以实现温度、时间的连续无级调节，同样具备非接触、无磨损的优势。

三、霍尔开关应用的优势分析

· 可靠性高：非接触检测无机械磨损，抗油污、抗震动能力强，适配空气炸锅高温高油污的工作环境，降低了产品故障率，延长了整机使用寿命。

· 安全性高：可以实时检测门、炸篮、烤叉等可移动部件的位置，在部件未到位时锁定加热功能，有效避免了高温泄漏、部件脱落等安全隐患，提升了产品的安全等级。

· 成本可控：霍尔开关体积小、集成度高，目前量产成本已经很低，和传统机械开关相比价格差距很小，不会大幅提升空气炸锅的整体生产成本。

· 设计灵活：霍尔开关的感应距离可以通过永磁体的磁力大小调整，适配不同结构的空气炸锅设计，不管是台式还是抽拉式，大容量还是小容量产品都可以灵活应用。

四、应用设计中的注意事项

在设计霍尔开关应用电路时，首先要合理选择感应距离，一般霍尔开关的感应距离在3-15mm之间，需要根据空气炸锅的结构预留合适的安装间隙，既要保证关门、推篮到位时可以稳定触发，也要保证开门、抽篮时可以可靠复位，避免出现误触发或者检测失效的问题。其次要做好高温防护，空气炸锅腔体附近的温度较高，需要选择工作温度范围符合要求的霍尔开关，一般要求霍尔开关的最高工作温度不低于105℃，避免长期高温工作导致性能下降甚至损坏。另外还要做好抗干扰设计，空气炸锅内部有加热管、电机等大功率部件，工作时会产生电磁干扰，需要在霍尔开关的输出端增加滤波电容，避免干扰信号导致主控芯片误判。最后要注意永磁体的安装固定，需要选择耐温性能符合要求的永磁体，避免长期高温导致磁力衰减，影响霍尔开关的检测灵敏度。

总的来说，霍尔开关凭借自身非接触、高可靠的特性，很好地解决了空气炸锅可动部件位置检测的痛点，已经成为现代空气炸锅设计中广泛应用的核心电子元件，对于提升产品安全性、可靠性和用户体验都有重要的作用。
