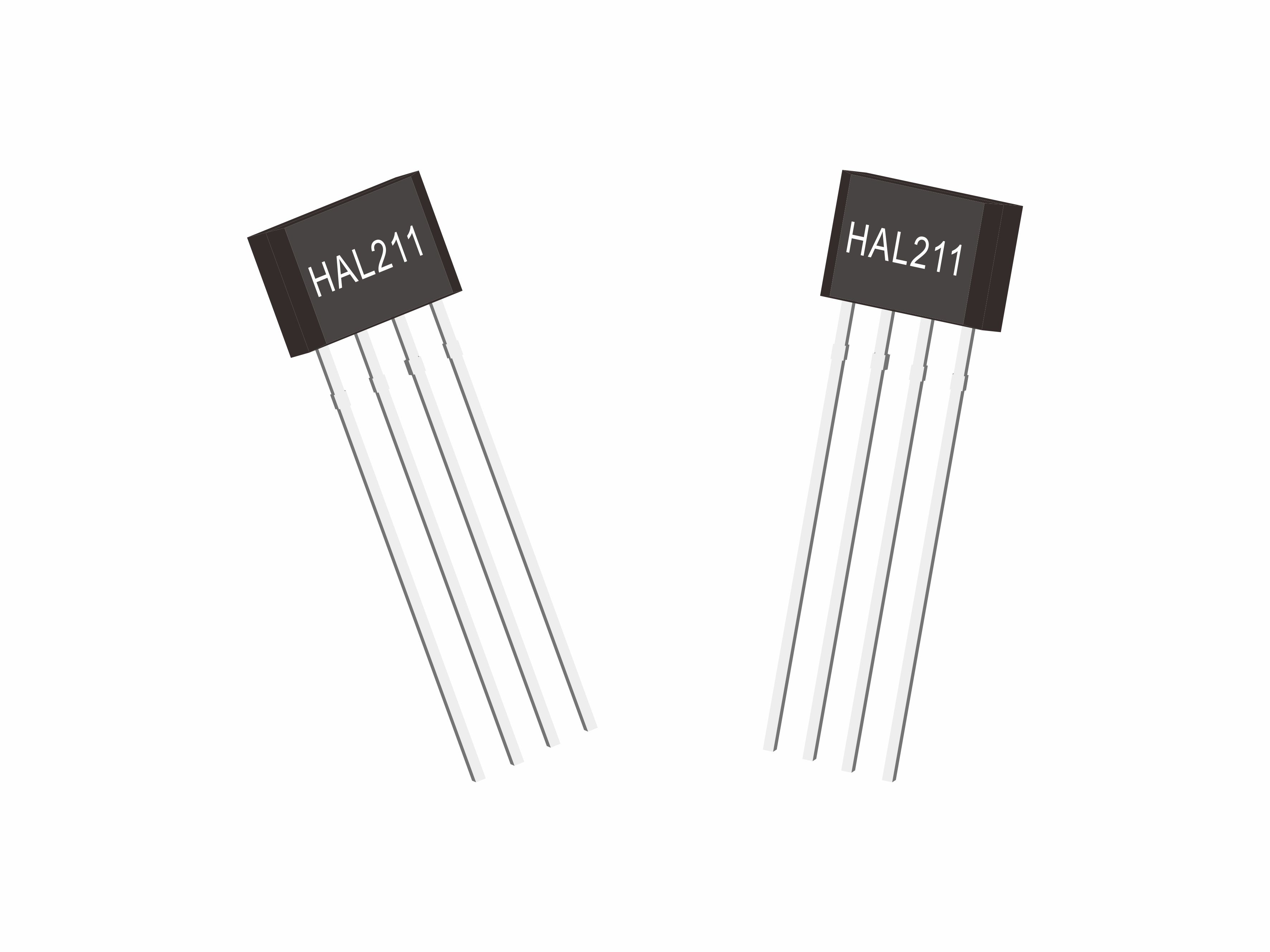

HAL211 两相电机霍尔开关 直流马达驱动霍尔芯片

HAL211马达驱动霍尔芯片集成霍尔传感器和输出驱动电路, 主要应用于双线圈直流马达驱动中,高灵敏度的双霍尔开关适用于使用CPU散热风扇或汽车直流冷却风扇。HAL211马达驱动霍尔芯片器件内部集成了电压调节器、施密特触发器、互补输出的开漏极输出驱动。HAL211双霍尔开关有着较宽的工作电压,输出电流是 0.3A。HAL211双霍尔开关开漏极输出的方式提供了一个方形波用来检测马达的转速。

对于HAL211马达驱动霍尔芯片的应用,有时会发生电源反接的情况。双霍尔开关内部二极管只能给芯片提供反向保护而不能给线圈提供保护。所以HAL211马达驱动霍尔芯片应用的时候,有必要附加一个外部的二极管,它在电源反接的时候给线圈提供保护。

  • 承诺:

    正品保证    极速退款    180天内退换货 (未上线生产)

  • 服务:

    线上:7*24小时在线随时沟通
    线下:最快2小时上门服务(本地)   (省内)最快6小时上门服务

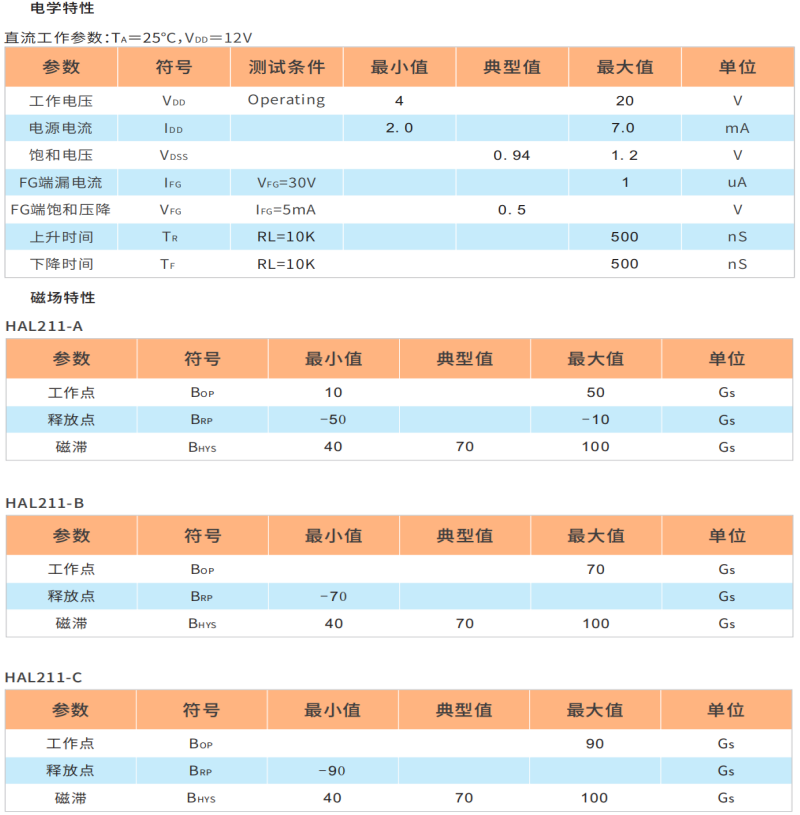

主要参数


 HAL211,马达驱动霍尔芯片,双相霍尔开关




产品特点

特点:

(1)较宽的工作电压:4-20V

(2)片上集成双霍尔开关

(3)350mA的平均输出电流

(4)静态电流可低于5mA

(5)Bipolar 工艺

(6)封装:TO-94S

(7)内置频率输出

(8)工作温度:-20~85°C

HAL211,马达驱动霍尔芯片,双霍尔开关





应用:

(1)双线圈直流马达驱动

(2)散热风扇

(3)汽车直流冷却风扇

HAL211,马达驱动霍尔芯片,双霍尔开关

典型应用
技术文档
  • 619.3KB  |  pdf
    HAL211集成霍尔传感器和输出驱动电路, 主要应⽤于双线圈直流马达驱动中,⾼灵敏度的霍尔传感器适⽤于使⽤CPU散热⻛扇或汽⻋直流冷却⻛扇。器件内部集成了电压调节器、施密特触发器、互补输出的开漏极输出驱动。HAL211有着较宽的⼯作电压, 输出电流是0.3A。开漏极输出的⽅式提供了⼀个⽅形波⽤来检测马达的转速。
