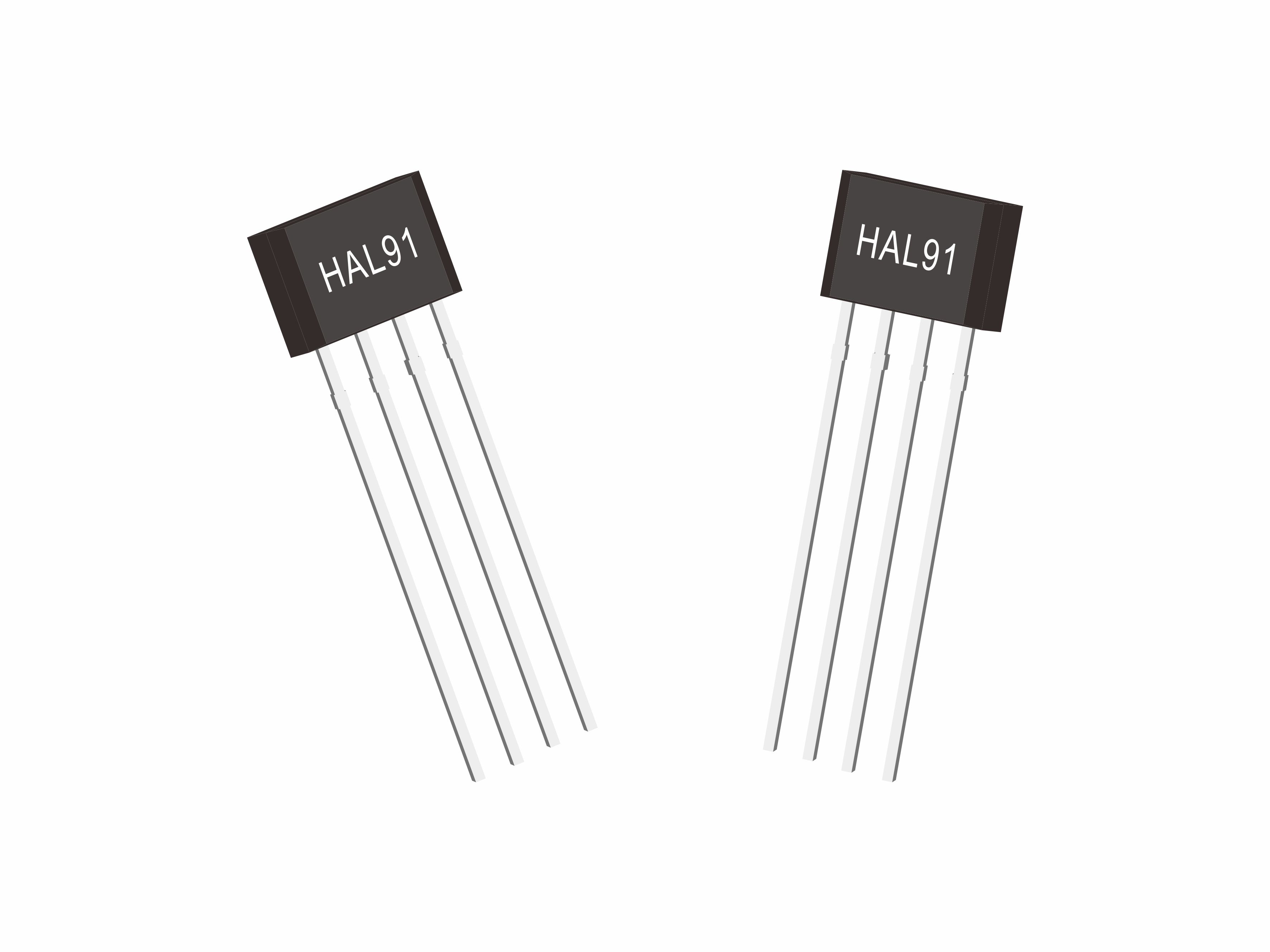

HAL91 防赌转霍尔驱动芯片

HAL91防赌转霍尔驱动芯片基于高压CMOS工艺基础。HAL91直流风扇霍尔器件内部主要包括集成霍尔板、运算放大器、比较器、内部振荡器、数字控制逻辑、集成驱动功率管以及偏置电路和保护电路等。HAL91直流风扇霍尔器件在工作时霍尔板感应外界磁场,产生霍尔电压信号,经过斩波运算放大器的放大以及比较器产生一随直流风扇霍尔信号的变化而变化的方波驱动信号,经过逻辑控制部分最终控制驱动功率管开关。

HAL91防赌转霍尔驱动芯片集成了欠压保护、阻转保护、阻转自启动以及输出功率管钳位保护等功能。而转速频率检测或者转速检测报警(FG/RD)端口采用开漏输出结构使得该直流风扇霍尔芯片比较方便的和外部接口比如硬件控制器或者超级I/O接口直接相连。

  • 承诺:

    正品保证    极速退款    180天内退换货 (未上线生产)

  • 服务:

    线上:7*24小时在线随时沟通
    线下:最快2小时上门服务(本地)   (省内)最快6小时上门服务

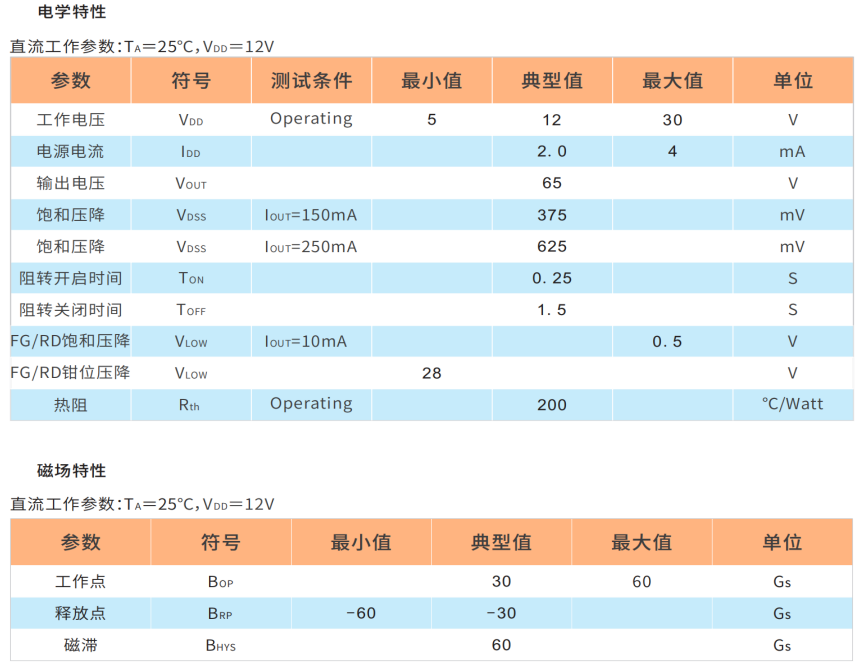

主要参数
HAL91,防堵转霍尔驱动芯片,直流风扇霍尔
产品特点

特点:

(1)工作电压:5-30V

(2)高灵敏度霍尔感应

(3)阻转保护以及自启动

(4)内部集成功率管

(5)CMOS 工艺

(6)封装:TO-94S

(7)报警信号输出

(8)工作温度:-20~100°C

HAL91,防赌转霍尔驱动芯片,直流风扇霍尔





应用:

(1)直流无刷风扇

(2)直流无刷电机

HAL91,防赌转霍尔驱动芯片,直流风扇霍尔

典型应用
技术文档
  • 603.59KB  |  pdf
    HAL91基于⾼压CMOS⼯艺基础内部主要包括集成霍尔板、运算放⼤器、⽐较器、内部振荡器、数字控制逻辑、集成驱动功率管以及偏置电路和保护电路等。 此款霍尔芯⽚集成了欠压保护、阻转保护、阻转⾃启动以及输出功率管钳位保护等功能。⽽转速频率检测或者转速检测报警(FG/RD)端口采⽤开漏输出结构使得该芯⽚⽐较⽅便的和外部接口比如硬件控制器或者超级I/O接口直接相连。
