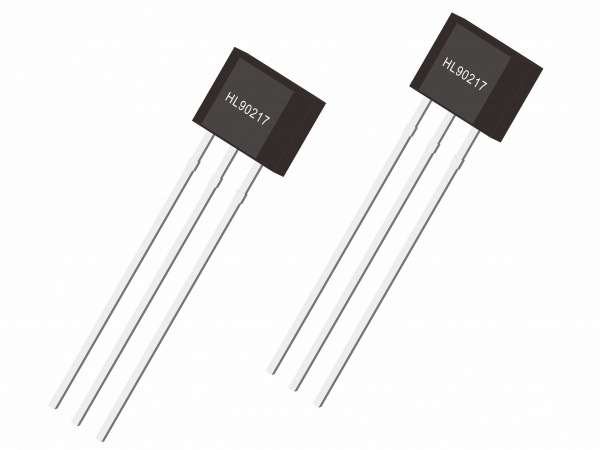

HL90217 通用型霍尔效应齿轮传感器

HL90217是具有自适应功能的齿轮传感器,主要用于汽车齿轮传感以及其他速度传感,器件是开漏输出,内部设有输出短路保护电路。HL90217片上含有一个10位ADC以及逻辑采样保持电路。独立的4位ADC保证了稳定的迟滞。电路没有斩波延迟,采用单个霍尔版,从而消除了器件和齿轮间对准问题。磁场偏置范围可达-500Gs到4000Gs。

当信号被采样时,逻辑电路判断磁场增加还是减少,当磁场达到最大值,开始减小,并减少到一定值时,输出变低;相反,当磁场达到最小值,开始变大,并增加到一定值时,输出变高。

  • 承诺:

    正品保证    极速退款    180天内退换货 (未上线生产)

  • 服务:

    线上:7*24小时在线随时沟通
    线下:最快2小时上门服务(本地)   (省内)最快6小时上门服务

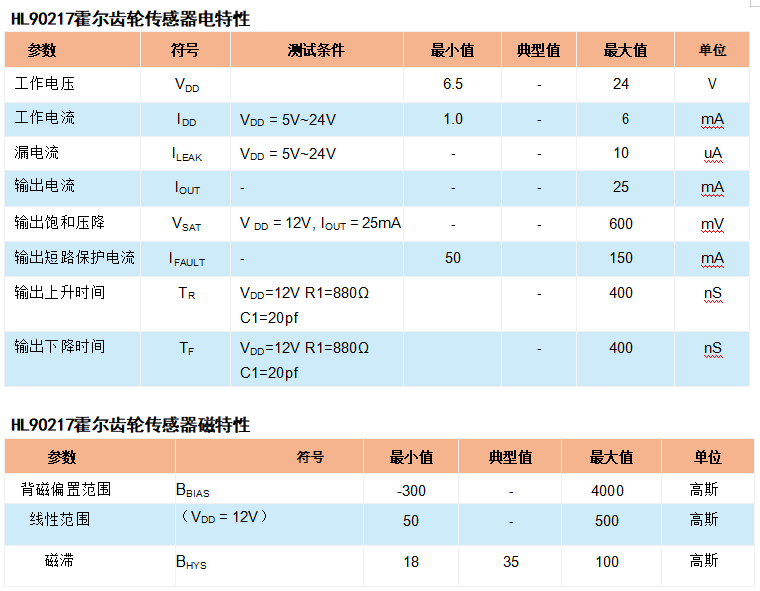

主要参数
产品特点

特点:

(1)工作电压:6.5-24V

(2)片上集成霍尔传感器

(3)包含一个10位的ADC

(4)输出短路保护

(5)自我调整磁场范围

(6)封装:TO-92S/UA

(7)零速检测

(8)工作温度:-40~150°C





应用:

(1)齿轮传感器

(2)线性编码器

(3)方向检测

(4)旋转编码器

典型应用
技术文档
  • 598.11KB  |  pdf
    HL90217是具有自适应功能的齿轮传感器,主要用于汽车的凸轮轴传感以及其它速度传感的应用。
