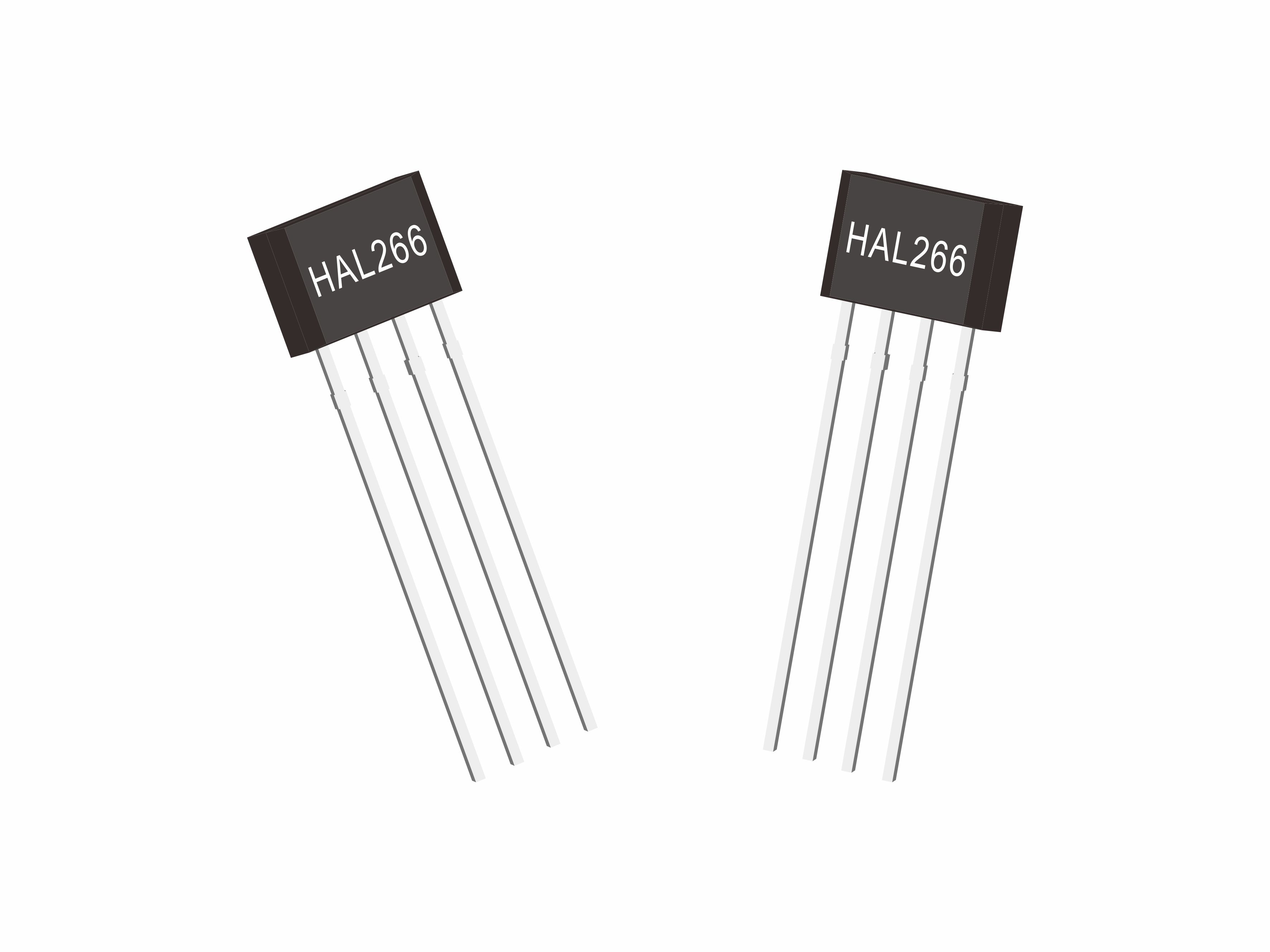

HAL266 高压两相直流电机霍尔元件

HAL266风扇驱动霍尔IC集成霍尔传感器和输出驱动电路,直流电机霍尔元件主要应用于双线圈直流马达驱动中,高灵敏度的风扇驱动霍尔IC适用于使用CPU散热风扇或汽车直流冷却风扇。HAL266风扇驱动霍尔IC器件内部集成了电压调节器、施密特触发器、互补输出的开漏极输出驱动。HAL266电机霍尔元件有着较宽的工作电压,输出电流达200mA。

对于直流风扇驱动霍尔IC的应用,有时会发生电源反接的情况。HAL266直流电机霍尔元件内部二极管只能给芯片提供反向保护而不能给线圈提供保护。所以HAL266风扇驱动霍尔IC应用的时候,有必要附加一个外部的二极管,它在电源反接的时候给线圈提供保护。

  • 承诺:

    正品保证    极速退款    180天内退换货 (未上线生产)

  • 服务:

    线上:7*24小时在线随时沟通
    线下:最快2小时上门服务(本地)   (省内)最快6小时上门服务

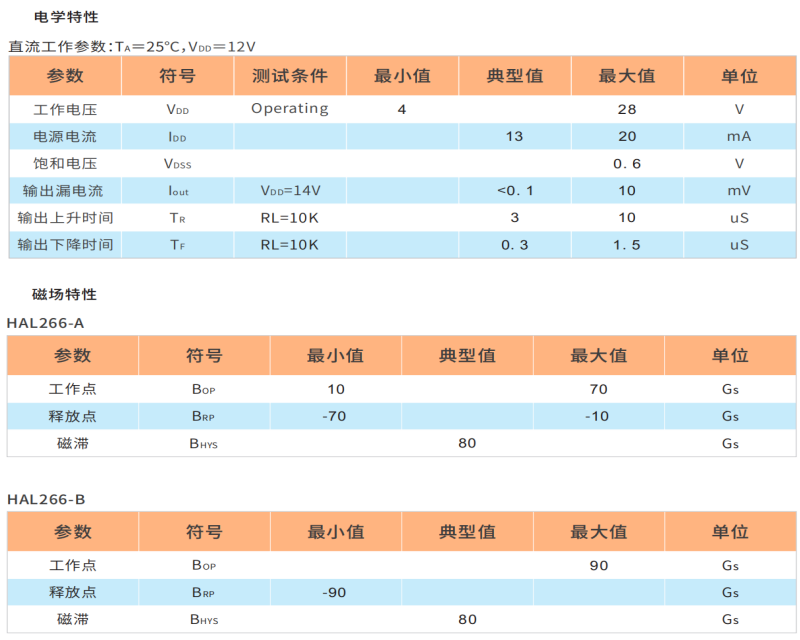

主要参数
HAL266,风扇驱动霍尔IC,直流电机霍尔元件
产品特点

特点:

(1)较宽的工作电压:3.5-28V

(2)高可靠性

(3)输出驱动能力达200mA

(4)兼容所有数字信号输出

(5)Bipolar 工艺

(6)封装:TO-94S

(7)反向电压保护

(8)工作温度:-20~85°C

HAL266,风扇驱动霍尔IC,直流电机霍尔元件





应用:

(1)无刷直流电机

(2)12/24V无刷直流风扇

(3)旋转计数

(4)速度测量、变位检测

HAL266,风扇驱动霍尔IC,直流电机霍尔元件

典型应用
技术文档
  • 504.04KB  |  pdf
    HAL266集成霍尔传感器和输出驱动电路,主要应⽤于双线圈直流⻢达驱动中,⾼灵敏度的霍尔传感器适用于使用CPU散热⻛扇或汽⻋直流冷却⻛扇。器件内部集成了电压调节器、施密特触发器、互补输出的开漏极输出驱动。HAL266有着较宽的⼯作电压,输出电流达200mA。
